La L-900, pionera en sistemas de empalme en la industria SMT, no solo maneja perfectamente cintas de 8 a 24 mm, sino que también ofrece una excelente compatibilidad y una potente capacidad de paso de empalme. Ofrece una profundidad de bolsillo de hasta 9 mm, una gran resistencia de adhesión de la cinta de empalme de 5 kg y una antitorsión de 360 grados. Por lo tanto, la L-900 no solo es una empalmadora inteligente, sino también una herramienta de alta precisión para mejorar la eficiencia de la producción SMT.
a-Admite ancho de cinta de componentes de 8, 12, 16 y 24 mm
a-Papel de soporte y cinta gofrada
a-Admite bolsillos profundos de hasta 9 mm
a-Verificación LCR opcional para condensadores y resistencias
a-Diseño de ejes X/Y/Z independientes para la verificación LCR
a-Sonda de medición LCR con ajuste automático para componentes de tamaño desde 01005â€
a-Sistema de visión inteligente
a-Detección automática de bolsillos vacíos con estaciones precortadas y componentesverificación de tono
a-Excelente FPY hasta el 98%
a-Soporte MES
ESPECIFICACIONES TÉCNICAS
|
Empalme de cinta sistema |
Repetibilidad del eje X（mm） |
±0,01 |
|
Repetibilidad del eje Y（mm） |
±0.01 |
|
|
Precisión de posicionamiento de la cinta（mm） |
±0,2 |
|
|
Información de cinta de componentes |
Ancho de la cinta del componente（mm） |
8/12/16/24 |
|
Paso de componente（mm） |
2/4/8/12/16/20/24 |
|
|
Bolsillo para componentesprofundidad máx.（mm） |
9 |
|
|
Grosor de la cinta del componente（8mm cinta）（mm） |
0,25~1,25 |
|
|
Sistema transportador |
Altura del transportador（mm） |
930 ± 15 |
|
Dispositivo de rebobinado |
brazo de rebobinado |
Un brazo de rebobinado estándar, dos brazos de rebobinado opcionales |
|
Tamaño del carrete（mm） |
Máx.Ø380，Opcional Ø500 |
|
|
Carga máxima（kilogramo） |
Máx.20 |
|
|
Modo decodificado |
Cámara de código de barras fijada al brazo rebobinador |
Opcional |
|
|
||
|
Tasa de empalme |
Tiempo de ciclo (seg) |
≤10S（Sin incluir el tiempo de prueba LCR ni el tiempo de alimentación manual） |
|
Capacidad de empalme |
Empalme FPY |
98% |
|
Brecha de empalme（mm） |
±0.1 |
|
|
Capacidad anti-torque de la entrada de material |
360 grados (correa de plástico, la longitud de la entrada de material en ambos extremos es de 250 mm) |
|
|
Control de software |
Identificación automática del paso de los componentes |
Estándar |
|
Comparación del tamaño de los componentes |
Estándar |
|
|
Asistente de importación de listas de materiales |
Estándar |
|
|
LOC |
Opcional |
|
|
LCR |
Precisión de la medición |
±0,05% |
|
Rango de medición |
Yo：0μH-1000H，do：0 pF-20 mF，R：0Ω-20MΩ |
|
|
Método de medición |
Valor de medición de dos caras |
|
|
Tasa de aprobación de la prueba |
95%（Componente 01005） |
|
|
Electricidad |
Modo de suministro de energía |
Batería de litio de 24 V CC y 50 Ah |
|
Duración de la batería (cuando está completamente cargada)（h） |
12-16 |
|
|
Fuerza（Yo） |
Máx.120 |
|
|
Instalaciones Requisitos |
Peso（kilogramo） |
95 |
|
Dimensión de referencia（mm） |
540(O) × 540(L) × 1460(H) |
|
|
Otras configuraciones son opcionales |
Personalización de MES, impresora de código de barras, función de parada de carretes de componentes, función de sensor de velocidad de rotación,Función a prueba de errores para el brazo rebobinador, Función de medición de altura láser, Dispositivo de retorno automático, Reconocimiento automático del ancho de la cinta, Reconocimiento automático del paso de la cinta para cinta de 12-24 mm, Fuente de alimentación directa, Carga inalámbrica, Plataforma de movimiento, Plataforma de movimiento pesado. |
|
Ilustraciones del sistema de empalme automático

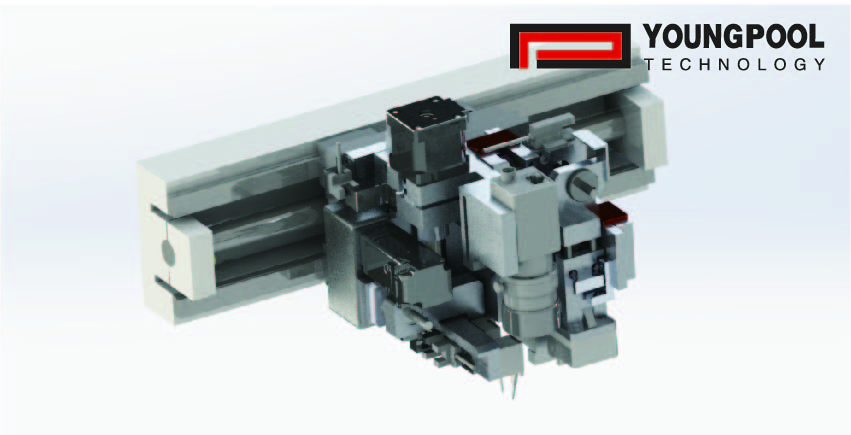

[Eje independiente de la adhesión: sistema de visión, medición LCR,Mecanismo de empalme.]

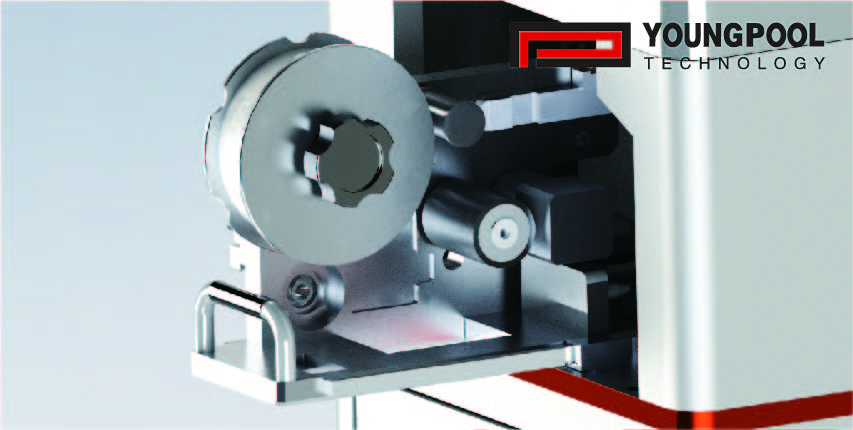

[Diseño de extracción del portador: sistema de alimentación de cinta de empalme].

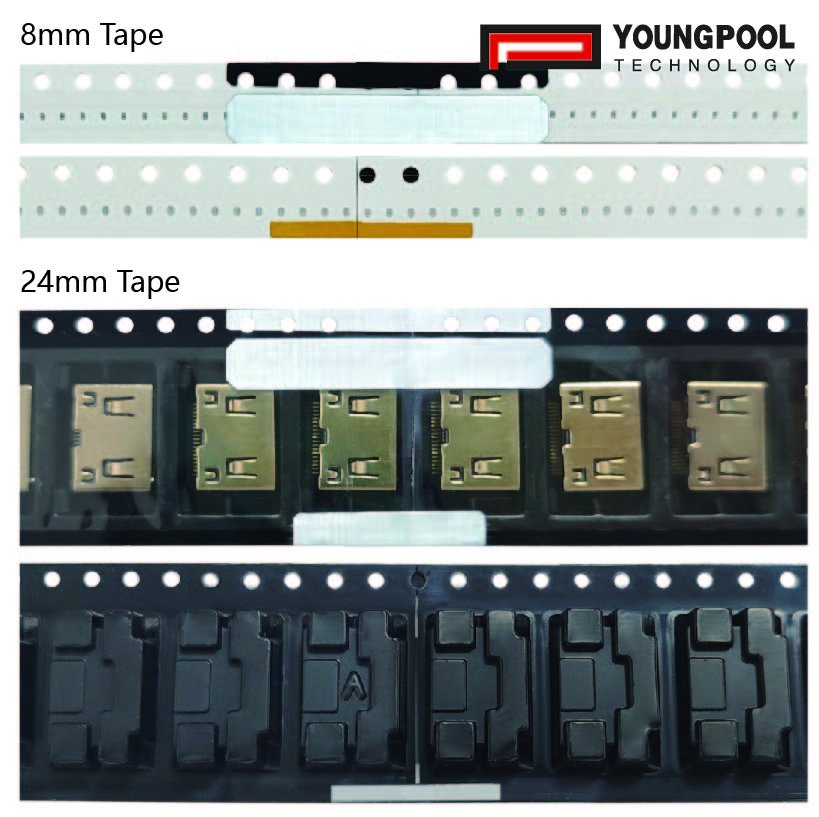

[Diseño único de cinta de empalme: SOLO unión del lado superior]

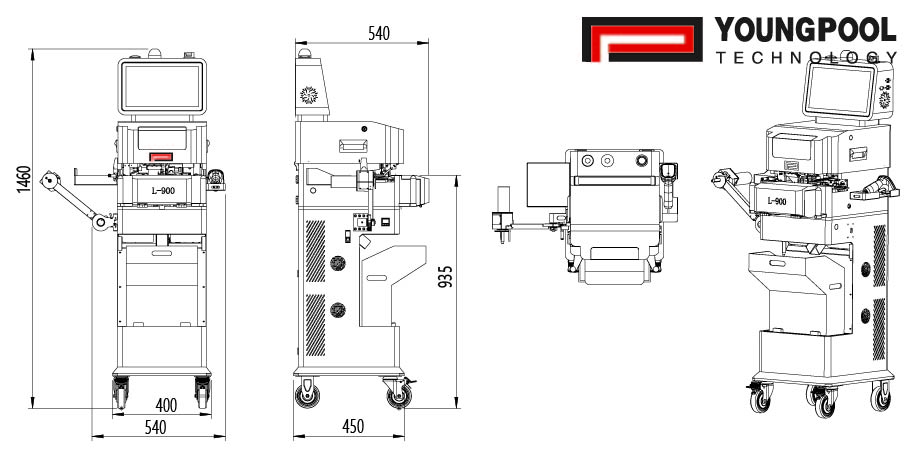

Empalme MDimensiones de la máquina
â— Publicado en Feb. 2024 , Reservados todos los derechos
Todas las especificaciones están sujetas a cambios debido a avances o desarrollos técnicos. Si tiene alguna pregunta sobre nuestros productos, póngase en contacto con Youngpool Technonlogy (information@youngpool.com) o con nuestros representantes locales.
