Máquina desgasificadora al vacío SMT N-800A
EncapsulaciónyConforme RevestimientoSon procesos implementados para mejorar la fiabilidad de los productos electrónicos. Los defectos de burbujas pueden causar fallos prematuros en los circuitos electrónicos. Diversos factores contribuyen a los defectos de burbujas en los procesos de encapsulación/recubrimiento conformado, por lo que eliminarlas es una tarea sumamente difícil. Con años de experiencia en encapsulación y recubrimiento conformado, Youngpool Technology ha diseñado y desarrollado una solución para abordar el defecto de burbujas: la serie N-800A.Sistema automático de desgasificación al vacío.El N-800A es un sistema de desgasificación en línea que utiliza el principio de vacío que mitigará eficazmente los defectos de burbujas y permite la producción de productos electrónicos sin burbujas que cumplen con varios estándares de confiabilidad industrial.
â— Configuración en línea para una fácil integración en la línea de producción
â— Configuración de un solo carril y una sola cámara
â— Desgasificación realizada mediante vacío y calor.
â— Perfil de vacío ajustable
â— Tamaño máximo de PCB: 500 mm x 500 mm
â— Fácil de operar
ESPECIFICACIONES TÉCNICAS
|
Tamaño de PCB |
PCB aplicable（mm） |
500 × 500 |
|
Liquidación máxima（mm） |
50 |
|
|
Espacio libre inferior（mm） |
50 |
|
|
Peso máximo de la PCB（kilogramo） |
3.5 |
|
|
Especificaciones del transportador |
Ancho del transportador（mm） |
100-500 |
|
Altura de transferencia（mm） |
900 ± 20 |
|
|
Tipo de transportador |
Transportador de cadena
|
|
|
Dirección de transferencia |
De izquierda a derecha |
|
|
Método de transferencia |
Transferencia de cadena | |
|
Tiempo de transferencia（mm/s） |
Máx. 500 |
|
|
SMEMA |
Estándar |
|
|
Función |
Aplicaciones aplicables |
Relleno inferior y revestimiento conformado |
|
Viscosidad del material |
9.000 cps o menos |
|
|
Rendimiento de la bomba de vacío（m³/h） |
60 |
|
|
Nivel máximo de vacío（Pensilvania） |
4 |
|
|
Tiempo típico del ciclo de desgasificación（Segundo） |
40-300 |
|
|
Dimensiones y control |
Control e interfaz de usuario |
Computadora personal industrial |
|
Dimensiones（mm） |
1050（Yo）×1700（Yo）×1500 ± 20（H） |
|
|
Peso（kilogramo） |
1100 |
|
|
Requisitos eléctricos |
Voltaje |
Trifásico, 380 V, 50 Hz |
|
Fuerza（kilovatios） |
4 |
|
|
Opciones y accesorios |
Monitoreo visual CCD |
Disponible como opción |
|
MES |
Disponible como opción |
|
|
Desgasificación asistida por calor |
Disponible como opción |
|
|
Transportador de retorno inferior |
Disponible como opción |

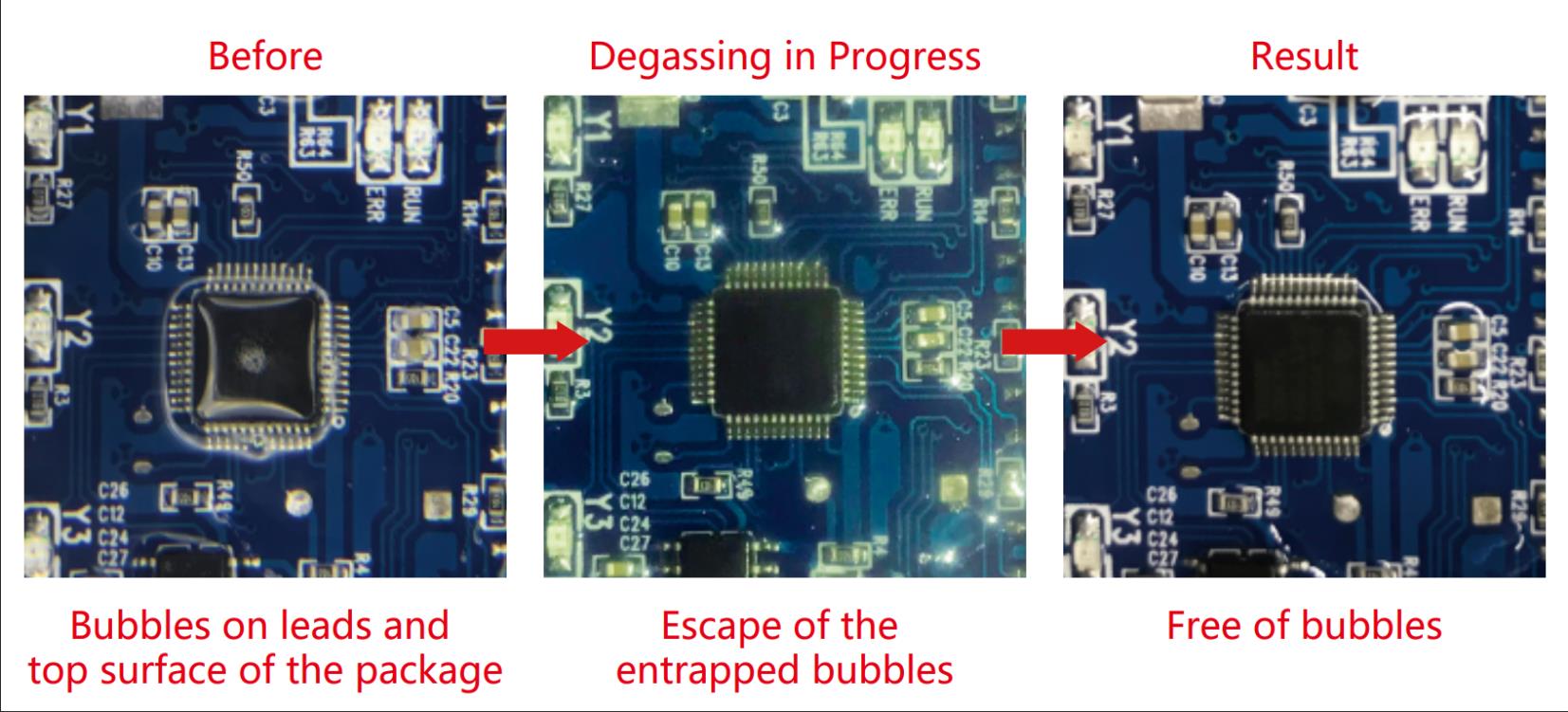

Ilustraciones del efecto de desgasificación

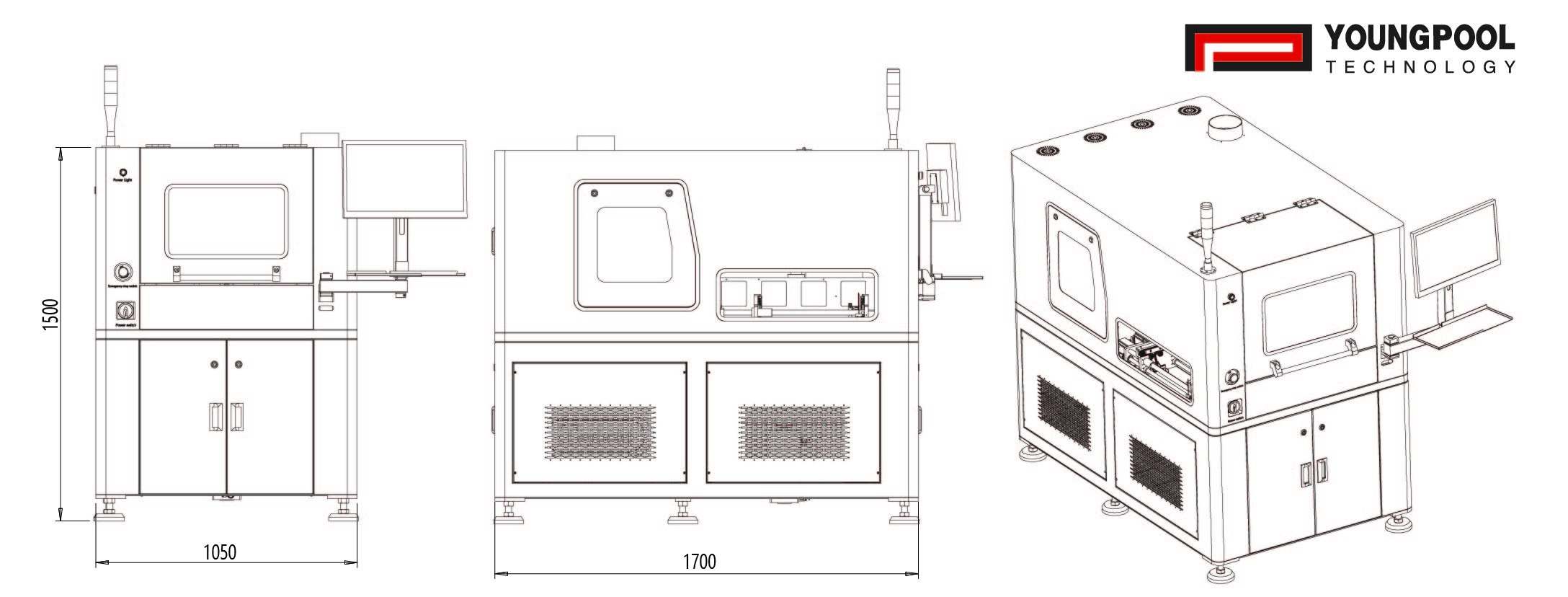

Dimensiones de la máquina desgasificadora al vacío
â— Publicado en febrero de 2024, Todos los derechos reservados
Todas las especificaciones están sujetas a cambios debido a avances o desarrollos técnicos. Si tiene alguna pregunta sobre nuestros productos, póngase en contacto con Youngpool Technonlogy (information@youngpool.com) o con nuestros representantes locales.
