Máquina depaneladora de PCB con láser en línea
Con el desarrollo de la industria de fabricación de productos electrónicos, los diseños de PCB tienden a ser más delgados y ligeros. El volumen de envíos de PCB con un grosor inferior a 0,8 mm ha aumentado año tras año, lo que exige mayores recursos en los procesos de separación de placas. Los métodos tradicionales de separación de placas ya no satisfacen plenamente los requisitos de precisión y fiabilidad.
Para lograr un despanelado flexible, rápido y con poco estrés, Youngpool Technology se enorgullece en presentar la máquina de despanelado láser LD-4.
La máquina incorpora un láser verde estándar de 60 W, que permite un corte rápido y preciso, y admite modos de funcionamiento tanto en línea como fuera de línea, lo que proporciona flexibilidad para diversos escenarios de producción. Además, su diseño compacto, con un ancho inferior a 0,8 metros, ahorra eficazmente espacio valioso en la línea de producción.
● Admite modos de funcionamiento en línea/fuera de línea.
● Láser estándar de 60 W para separación de paneles de alta velocidad
● Corte preciso sin tensión mecánica
● Precisión de corte <0,05 mm
● Protección de seguridad multicapa para eliminar la contaminación lumínica
● Sistema inteligente de eliminación de polvo
● Programación gráfica
● Riel guía de tres etapas
● Ancho de la máquina: 0,77 metros
ESPECIFICACIONES TÉCNICAS
Número de modelo
LD-4
Tipo láser
Estándar: Láser verde, 60 W, nanosegundos
Tamaño máximo del producto (mm)
270 mm x 300 mm (incluido el accesorio)
Tamaño mínimo del producto (mm)
50 mm x 50 mm (incluido el accesorio)
Espesor del producto (mm)
Máx. 1,2 mm
Espesor del accesorio (mm)
Máx. 18 mm
Rango de funcionamiento (mm)
200 mm x 240 mm
Precisión de corte (mm)
＜
0,05
Vida útil del láser
>
20000 horas
Método de corte
Escaneo del galvanómetro
Software del sistema de control
Control integrado de visión, láser y movimiento
Fuente de alimentación
220V/50Hz/4KVA
Presión atmosférica
5 kgf/cm²
Entorno operativo
15℃-35℃
Peso (kg)
800
Dimensiones (mm)
770(Ancho) x 1520,5(Profundidad) x 1700(Alto)

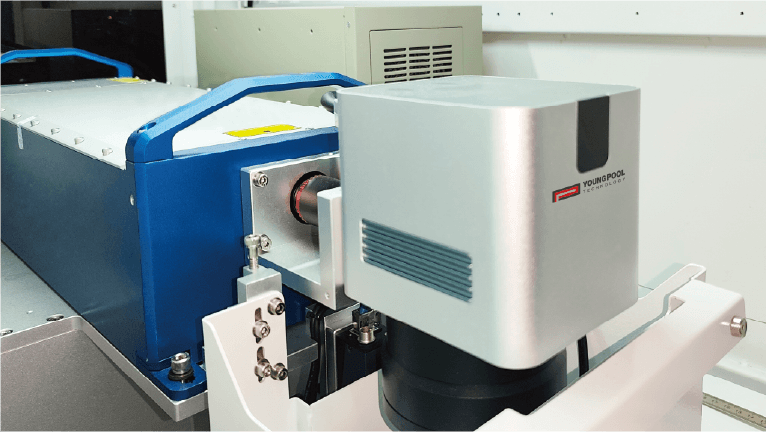

Opcional: Láser UV, 30 W, nanosegundos

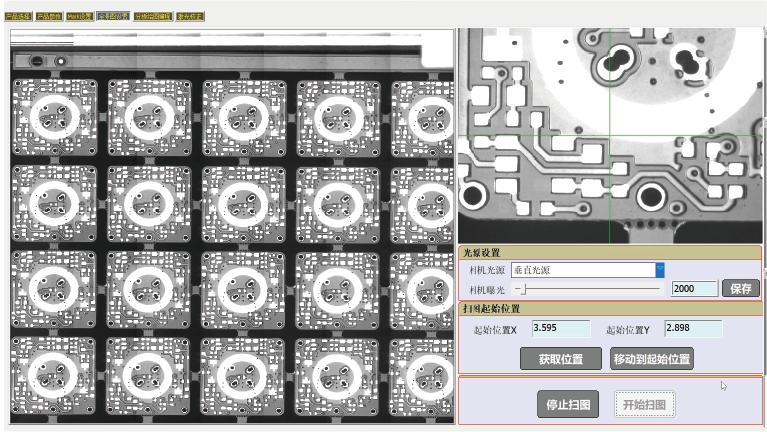

Escaneo con un solo clic y programación de imágenes

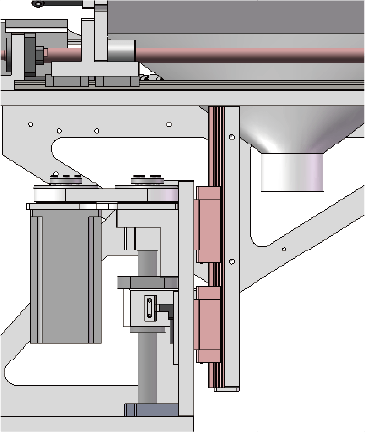

Eje Z programable con altura ajustable

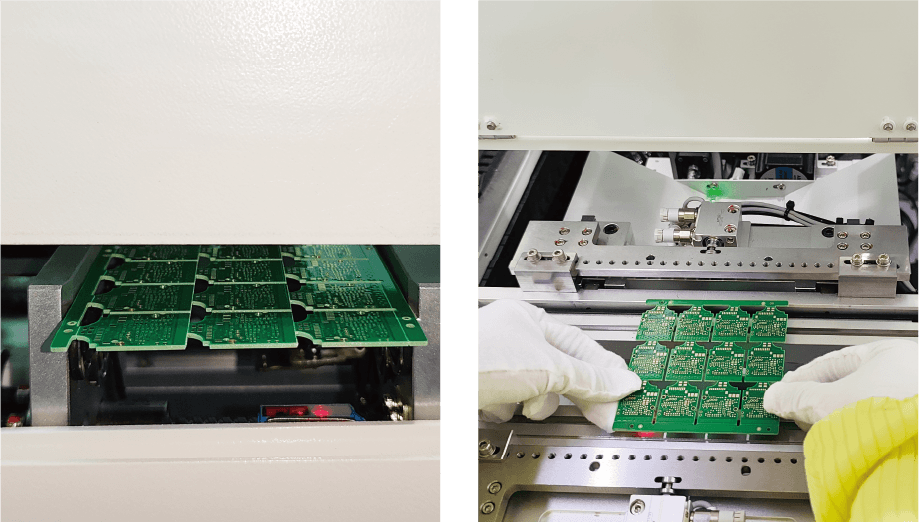

Admite modos de funcionamiento tanto en línea como fuera de línea.

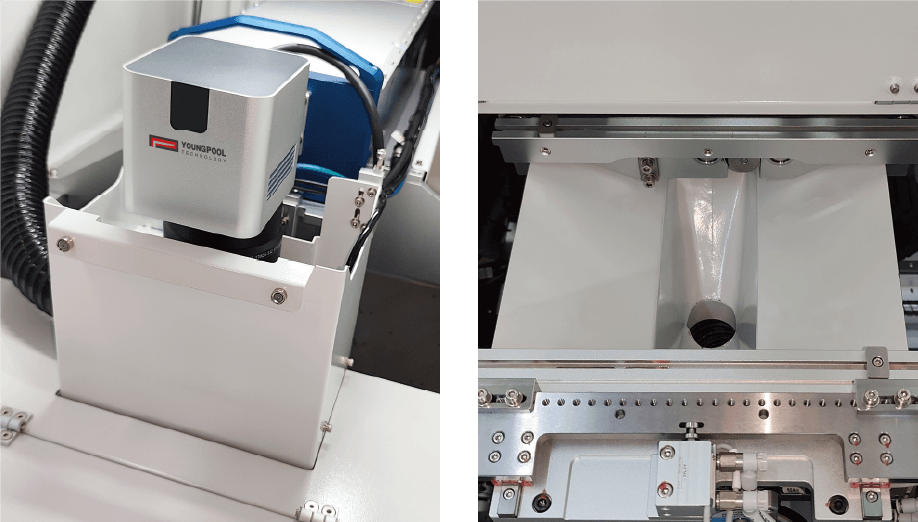

Sistema de recolección de polvo de alta eficiencia

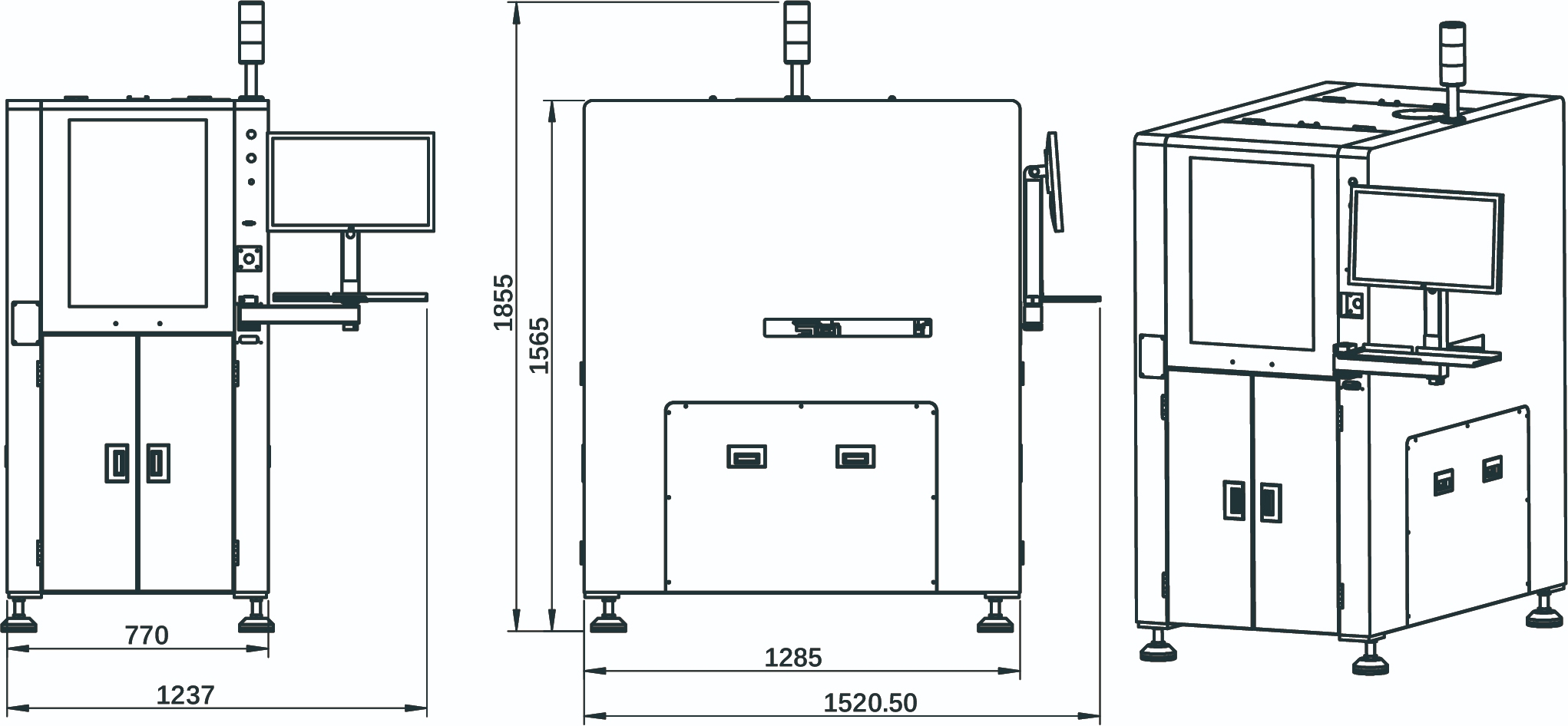

Dimensiones
Compatible con red IPv6
