Máquina de empalme SMT automática L-4
Todos los procesos SMT han evolucionado a lo largo de los años, excepto el proceso de empalme de bobinas de componentes. La cuestión de mejorar la eficiencia, lograr empalmes de mayor calidad y eliminar los empalmes incorrectos de componentes no se ha abordado por completo y, a menudo, se ignora.
La aclamada máquina de empalme inteligente L-4 de YoungPool Technology cumple a la perfección con todos los requisitos. No solo satisface la función de integración MES de los clientes, sino que también es fácil de operar con alta precisión, estabilidad y fiabilidad. La L4 tiene un tiempo de ciclo de empalme extremadamente corto, una excelente verificación LCR y un rendimiento de piezas por pulgada (FPY) muy alto, compatible con alimentadores de máquinas de colocación de cualquier marca, lo que la convierte sin duda en una herramienta inteligente imprescindible para la industria de fabricación de electrónica SMT actual.
● Admite cintas de componentes de 8 mm de ancho.
● Grosor de la cinta del componente de soporte de 0,25 a 1,25 mm
● Admite bolsillos profundos de hasta 2,5 mm.
● Excelente rendimiento a plazo de hasta el 98%.
● Sistema de visión inteligente de serie
● Verificación LCR opcional para condensadores y resistencias.
● Diseño independiente de los ejes X/Y/Z para la verificación LCR.
● Sonda de medición LCR de ajuste automático para componentes de tamaño 01005”.
● Detección automática de cavidades vacías con estaciones precortadas y verificación del paso de los componentes.
● Funcionamiento continuo durante hasta 12-16 horas una vez cargada por completo.
● Integración MES con conectividad vía Wi-Fi o puerto de red directo.
ESPECIFICACIONES TÉCNICAS
|
Empalme de cinta sistema |
Repetibilidad del eje X ( mm ） |
±0,01 |
|
Repetibilidad del eje Y ( mm ） |
±0,02 |
|
|
Precisión de posicionamiento de la cinta ( mm ） |
±0,2 |
|
|
Información de cinta de componentes |
Ancho de la cinta del componente ( mm ） |
8 |
|
Paso del componente ( mm ） |
2/4 |
|
|
Ancho máximo del bolsillo del componente. ( mm ） |
4.1 |
|
|
Espesor de la cinta del componente ( mm ） |
Papel 0,25~1,25, cinta en relieve 0,25~2,5
|
|
|
Sistema de transporte |
Altura de la cinta transportadora ( mm ） |
930±15 |
|
Dispositivo de rebobinado |
brazo de rebobinado |
Brazo de rebobinado estándar de un brazo, opcionalmente dos brazos de rebobinado. |
|
Tamaño del carrete ( mm ） |
Ømáx.380 ， Opcional Ø500 |
|
|
Carga máxima ( kg ） |
Máx. 20 |
|
|
Modo decodificado |
Cámara de código de barras acoplada al brazo de rebobinado
|
Opcional |
|
|
|
|
|
Tasa de empalme |
Tiempo de ciclo (segundos) |
≤7S ( sin incluir el tiempo de prueba LCR ni el tiempo de alimentación manual. ） |
|
Capacidad de empalme |
Empalme FPY |
98% |
|
brecha de empalme ( mm ） |
0,1±25% |
|
|
Longitud mínima de la cinta del componente. ( mm ） |
140 |
|
|
Control de software |
Identificación automática del paso de los componentes |
Estándar |
|
Comparación del tamaño de los componentes |
Estándar |
|
|
Asistente de importación de listas de materiales |
Estándar |
|
|
LOC |
Opcional |
|
|
LCR |
Precisión de la medición |
±0,05% |
|
Rango de medición |
L ： 0μH-1000H ， do ： 0pF-20mF ， R ： 0Ω-20MΩ |
|
|
Método de medición |
Valor de medición bilateral |
|
|
Tasa de aprobación de exámenes |
95% ( Componente 01005 ） |
|
|
Electricidad |
Modo de alimentación |
Batería de litio de 24 V CC y 50 Ah |
|
Duración de la batería (con carga completa) ( h ） |
12-16 |
|
|
Fuerza ( W ） |
Máx. 120 |
|
|
Instalaciones Requisitos |
Peso ( kg ） |
87 |
|
Dimensión de referencia ( mm ） |
540(Ancho) × 517(Largo) × 1455(Alto) |
|
|
Otras configuraciones son opcionales |
Personalización MES, Impresora de código de barras, Función de parada de carretes de componentes, Función de sensor de velocidad de rotación, Función a prueba de errores para brazo de rebobinado, Función de medición de altura láser, Dispositivo de retorno automático, Fuente de alimentación directa, Carga inalámbrica, Plataforma de movimiento, Plataforma de movimiento pesado. |
|
Ilustraciones del sistema de empalme automático

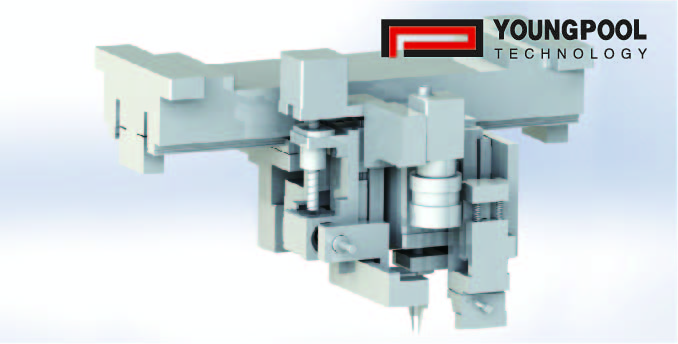

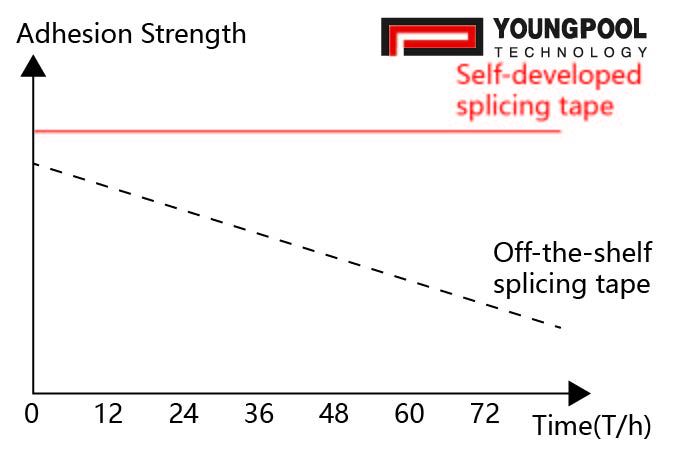

[CARACTERÍSTICAS DE LA CINTA]

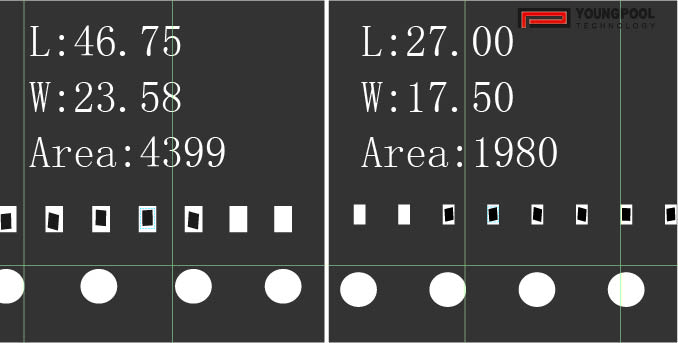

[RECONOCIMIENTO DEL TAMAÑO DE LOS COMPONENTES]

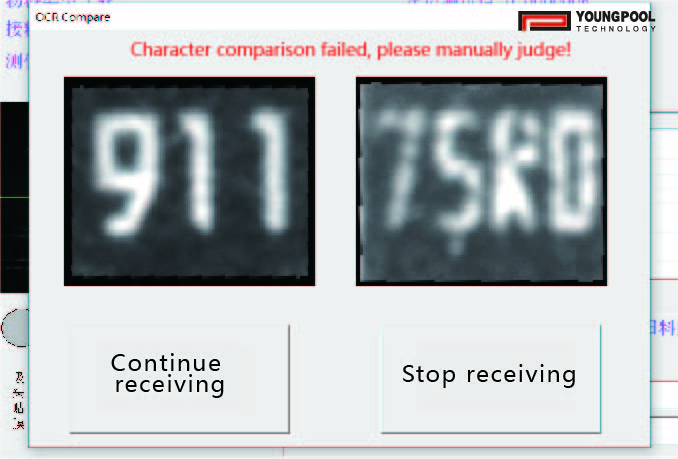

[LOC]
[DISEÑO DE MOVIMIENTO INDEPENDIENTE: SISTEMAS DE VISIÓN,
DISPOSITIVO DE MEDICIÓN LCR, DISPOSITIVO DE EMPALME DE CINTA.]

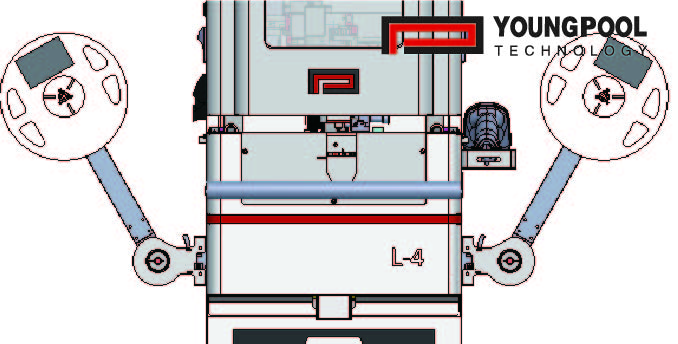

[DOBLE REBOBINADO BRAZOS ]

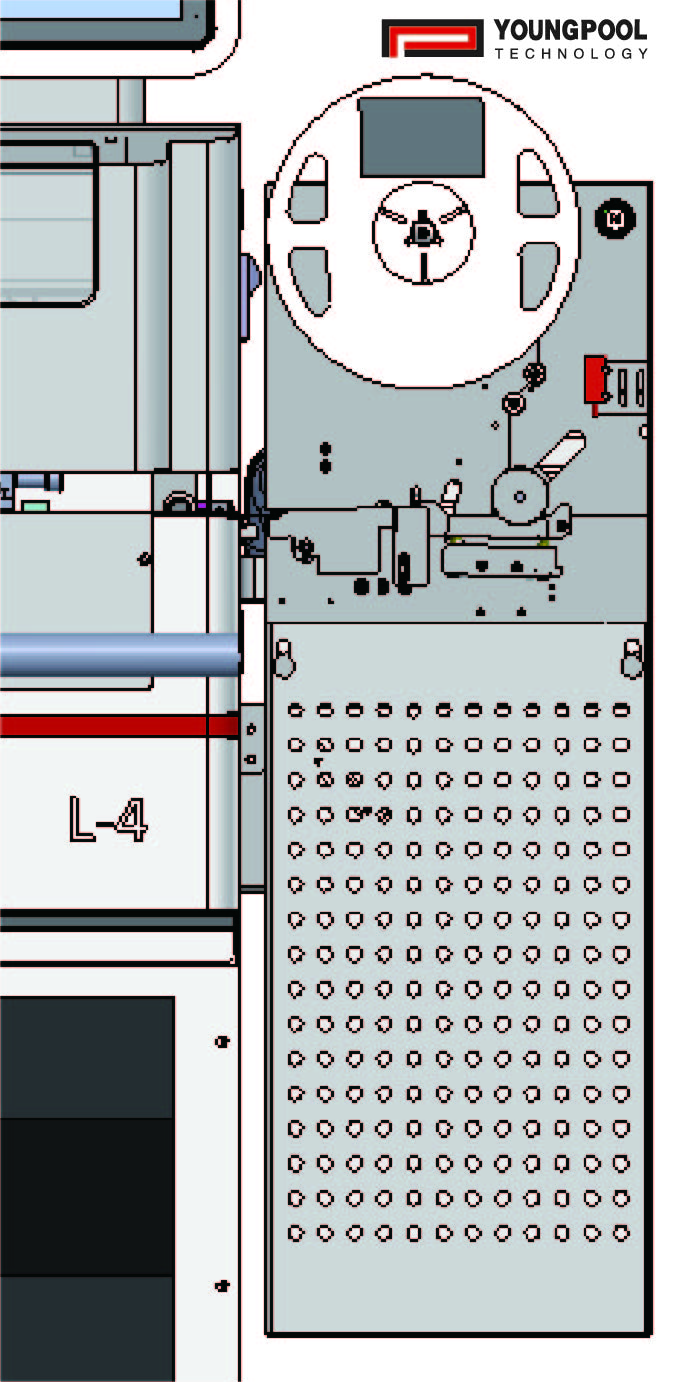

[ACCESORIO DE INVERSIÓN AUTOMÁTICA DE CARRETE]

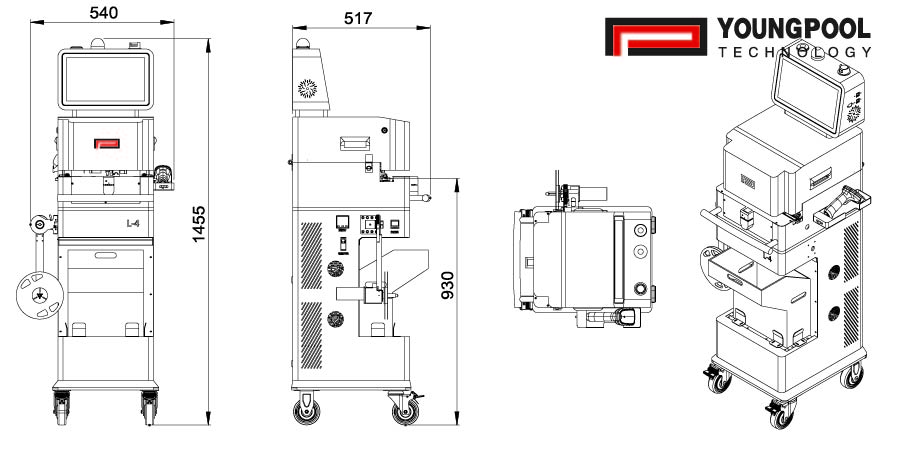

Dimensiones de la máquina de empalme
