Máquina de marcado láser automática

Sin comprometer la calidad ni el coste, fácil de instalar, con una formación sencilla para dominarlo y sin necesidad de consumibles, es una opción eficiente para satisfacer sus necesidades de producción.

Marca:
YOUNGPOOL
Artículo No.:
M2-900L

Pregunte ahora Descargar

Detalle del producto

Máquina de marcado láser SMT automática M-900

Máquina de marcado láser SMT automática M-900 es Impresora online totalmente automática. Se trata de un equipo profesional para imprimir códigos 1D, códigos QR, texto, símbolos o gráficos en la superficie de placas de circuito impreso (PCB).

● Genera códigos 1D y 2D de alta calidad, texto, logotipos, caracteres ópticos, etc.

● 4 tipos de láser (CO2, UV, verde y fibra) disponibles para un rendimiento óptimo.

● Admite configuración de doble cabezal superior e inferior para mayor flexibilidad y rendimiento.

● Configuración estándar de doble cámara, lectura y marcado simultáneos para mejorar

rendimiento y calidad

● Equipado con detección de humos

● Caja de seguridad con interruptores de enclavamiento que evita la contaminación del taller.

● Configuración opcional de doble cinta transportadora para un mayor rendimiento y una mayor flexibilidad.

● Eje Z opcional para mayor flexibilidad en el marcado a diferentes alturas de piezas.

● El colector de polvo independiente viene de serie.

● Alta eficiencia, crea marcas de alta calidad, fácil mantenimiento.

ESPECIFICACIONES TÉCNICAS

Número de modelo	M2-900L	M2-940L	M2-945L	M2-960L
Tipo láser	CO2	UV	Verde	Fibra
Longitud de onda	10,6 (μm)	355 (nm)	532 (nm)	1064 (nm)
Potencia de salida del láser (W)	5/10	5/10	5/10	10/20/30
Diámetro del punto láser (μm)	80, 110, 140	15
Velocidad de escaneo (mm/s)	6.000	5.000
Repetibilidad (μm)	±20
Espacio libre en la parte superior de la placa de circuito impreso (mm)	25
Espacio libre en la parte inferior de la placa de circuito impreso (mm)	20
Altura de la cinta transportadora (mm)	900±50
Lector de códigos de barras	Detección en línea mediante CCD
Tipo de código de barras	Códigos RSS 1D y 2D, números, texto, gráficos
Materiales aplicables	Resina, caucho, plástico y papel	Resina, caucho, plástico, papel y metal
Espesor del PCB/sustrato (mm)	0,2 ~ 6
Tamaño mínimo de PCB (mm)	50 × 50
Tamaño máximo de PCB (mm)	Cinta transportadora simple ： 750(X) x 580(Y) con aleta estándar ： 480(X) x 460(Y) con aleta opcional ： 510(X) x 460(Y)
Área de marcado de una sola cinta transportadora (mm)	Parte superior: 530(X) x 580(Y)	Lado superior: 500(X) x 580(Y)	Parte superior: 530(X) x 580(Y)
	Parte inferior: 510(X) x 580(Y)	Parte inferior: 480(X) x 580(Y)	Parte inferior: 510(X) x 580(Y)
	con aleta: 480(X) x 450(Y)
Área de marcado de la cinta transportadora doble (mm)	Lado superior: 480(X) x 260(Y)	Lado superior: 420(X) x 260(Y)	Parte superior: 450(X) x 260(Y)
	Parte inferior: 400(X) x 260(Y)	Parte inferior: 350(X) x 260(Y)	Parte inferior: 380(X) x 260(Y)
Transportador doble	Opción
Ajuste automático del eje Z	Opción
Volteador de tablero integrado	Opcional (no compatible con la opción de doble cabezal)
Cámara con amplio campo de visión	Opción
Reconocimiento inteligente	Opción
Colector de polvo de alta eficiencia	Opción
Fuente de luz láser doble (doble cabezal, designada por DH en el número de modelo).	Opcional (no compatible con el mecanismo de volteo de tablero integrado)
Tipo de refrigeración	Refrigeración por aire	Refrigeración por aire / Refrigeración por agua		Refrigeración por aire
Fuente de alimentación	220 V / monofásico / 50 Hz / 8 A
Presión atmosférica (bar)	6
Peso (kg)	Aproximadamente 1000
Dimensiones (mm)	1100(Ancho)×1675(Profundidad)×1535(Alto)

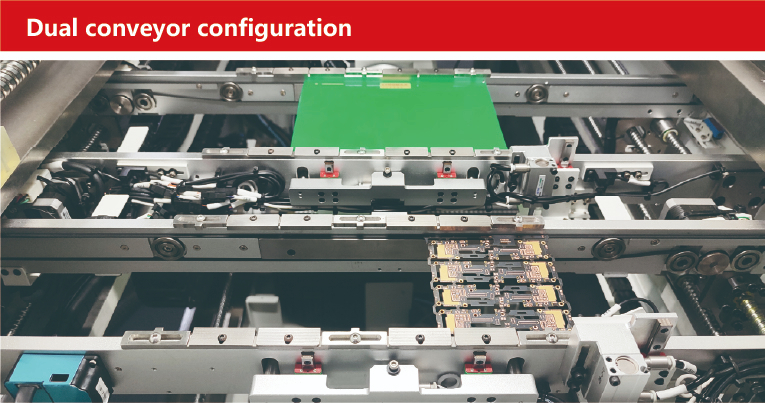

Configuración de doble transportador

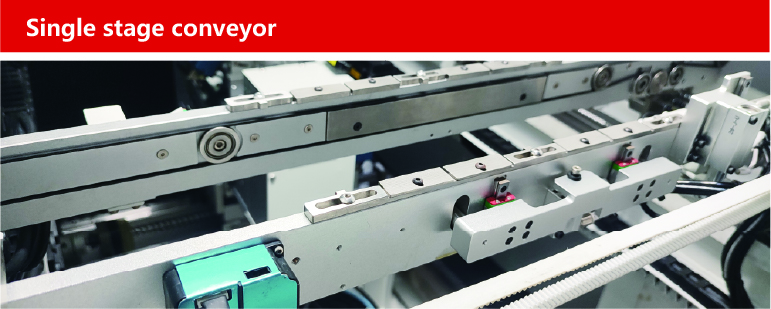

Transportador de una sola etapa

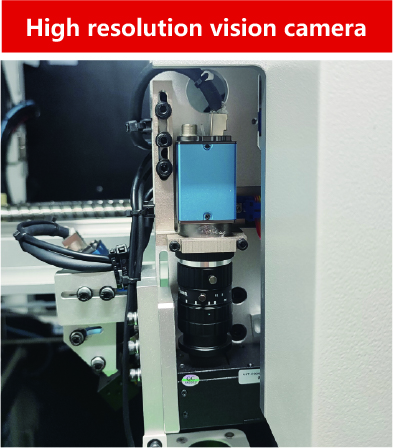

Cámara de visión de alta resolución

CO ₂ Cabezal láser

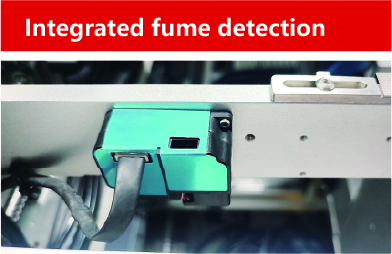

Detección de humos integrada

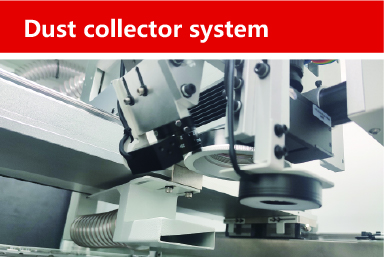

Sistema colector de polvo

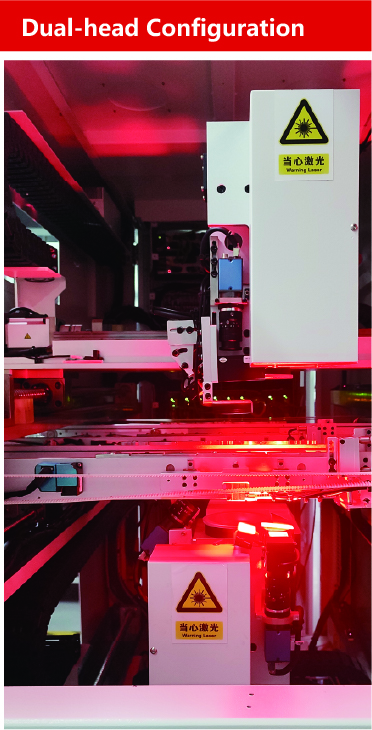

Configuración de doble cabezal

● Todas las especificaciones están sujetas a cambios como resultado de desarrollos o avances técnicos. Para consultas sobre nuestros productos, póngase en contacto con Youngpool Technology (shicx@youngpool.com) o con nuestro(s) representante(s) local(es).
