A medida que los productos electrónicos evolucionan hacia perfiles más delgados, miniaturización y mayor integración, las placas de circuito impreso (PCB) también se vuelven cada vez más precisas y ligeras. En particular, en la fabricación de electrónica de consumo, equipos de comunicación y diversos productos electrónicos de alta densidad, el grosor de las PCB sigue disminuyendo, llegando algunas a medir menos de 0,8 mm. En comparación con las placas convencionales, las PCB delgadas y ligeras generalmente presentan menor resistencia mecánica, lo que exige un mayor control de las tensiones del proceso y una mayor precisión de mecanizado durante el procesamiento posterior. La forma de separar eficazmente las PCB, controlando mejor el impacto de las tensiones del proceso, se ha convertido gradualmente en una preocupación importante para los fabricantes de productos electrónicos.

Los métodos tradicionales de despanelado se enfrentan a nuevos requisitos de proceso.

Una vez finalizados el ensamblaje SMT, la soldadura y otros procesos, es necesario separar las placas de circuito impreso (PCB) del panel. Actualmente, en diversos escenarios de producción, todavía se utilizan el desmontaje manual y el despanelado mediante fresadora. Sin embargo, a medida que las estructuras de las PCB se vuelven más sofisticadas y los productos electrónicos exigen mayor precisión, los métodos de despanelado tradicionales se enfrentan a nuevos desafíos.

Tomando como ejemplo el desmontaje manual, los operarios aplican fuerza externa para separar las placas de circuito impreso (PCB) en los puntos de conexión. La tensión mecánica generada durante el proceso puede ser difícil de mantener constante. En el caso de PCB más delgadas o placas particularmente sensibles a la tensión mecánica, esto puede aumentar el riesgo de deformación de la placa o de tensión en las uniones de soldadura. Asimismo, el funcionamiento manual depende en cierta medida de la experiencia del operario, lo que convierte la consistencia en la calidad del desmontaje en un factor adicional a considerar en la producción en masa.

El despanelado mecánico tradicional se basa principalmente en cuchillas, fresas y otras herramientas mecánicas. Si bien estos métodos pueden cumplir con los requisitos de despanelado de ciertos productos, el procesamiento mecánico implica inherentemente fuerzas de contacto, así como factores como el desgaste de la herramienta y las limitaciones de la trayectoria de mecanizado. A medida que las PCB se vuelven más delgadas y los diseños de componentes cada vez más compactos, los fabricantes ya no se centran únicamente en“Completando el proceso de despanelado.”En cambio, se está prestando mayor atención a la precisión del despanelado, el estrés de procesamiento y la adaptabilidad del proceso.

En este contexto industrial, la tecnología de procesamiento láser sin contacto se ha ido introduciendo gradualmente en las aplicaciones de separación de placas de circuito impreso (PCB). Mediante el uso de un rayo láser para el procesamiento del material, se reducen las fuerzas mecánicas asociadas al contacto directo entre las herramientas de corte convencionales y las PCB, lo que proporciona una nueva opción de proceso de separación para PCB delgadas y ensamblajes de PCB de precisión.

Solución inteligente de despanelado láser sin contacto de Youngpool Technology

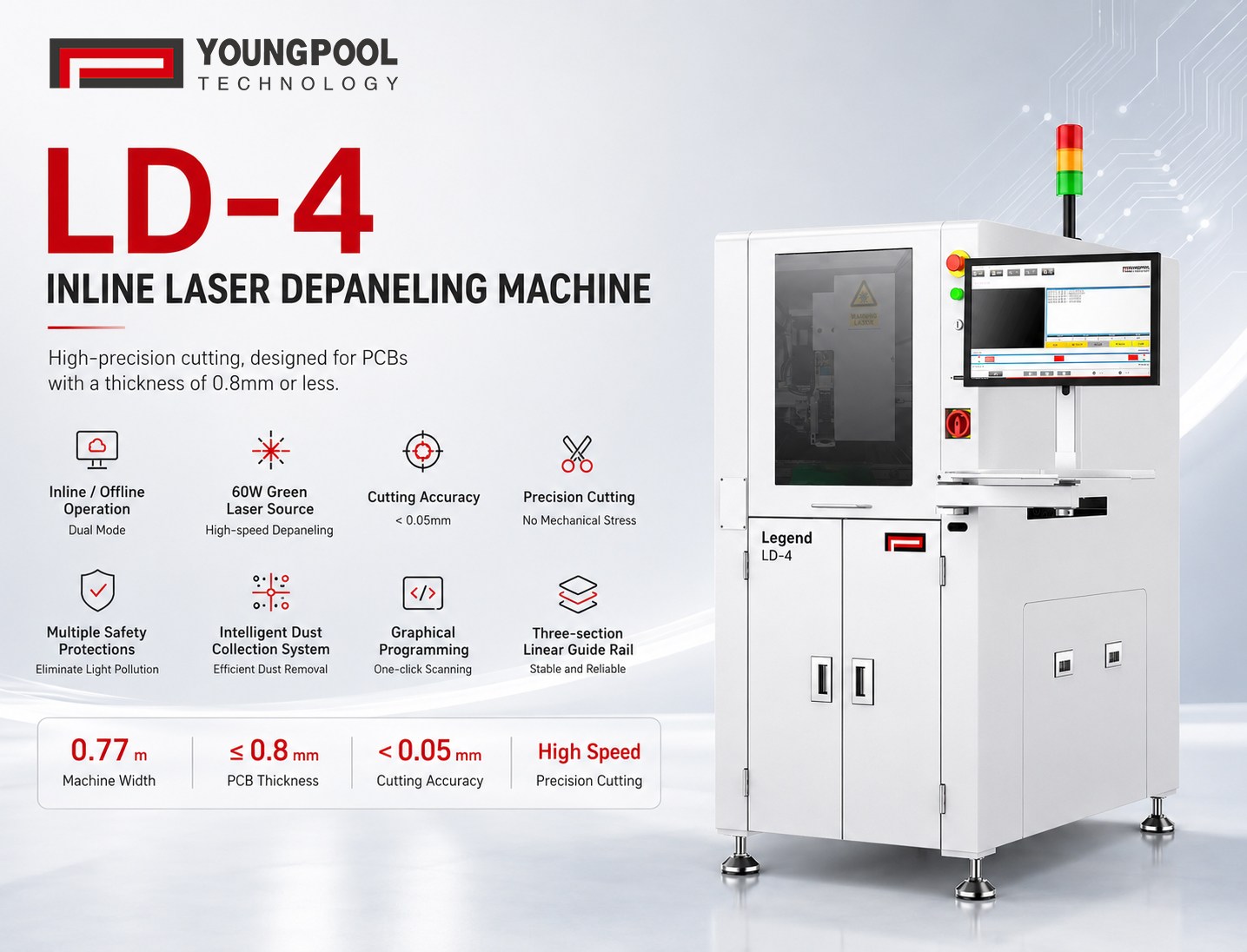

Para satisfacer la creciente demanda de despanelado de precisión en la industria de fabricación de productos electrónicos, Youngpool Technology desarrolló de forma independiente la máquina de despanelado láser LD-4, que proporciona una solución de procesamiento de alta velocidad, baja tensión y flexible paratarjeta de circuito impresoy el despanelado de la placa de circuito impreso.

La máquina de separación láser LD-4 emplea un método de procesamiento láser sin contacto. Equipada de serie con un láser de nanosegundos verde de 60 W y tecnología de escaneo galvanométrico, logra una precisión de corte inferior a 0,05 mm. Durante el proceso, el láser actúa directamente sobre la zona del material designada sin necesidad de herramientas mecánicas que apliquen fuerza externa para la separación, reduciendo así el impacto de la tensión mecánica en las placas de circuito impreso durante el proceso de separación. Para productos de circuito impreso delgados y con estructuras complejas, este método de procesamiento proporciona una solución de separación más precisa.

Además del láser de nanosegundos verde estándar de 60 W, el LD-4 también puede equiparse opcionalmente con un láser de nanosegundos UV de 30 W, lo que permite a los fabricantes seleccionar la configuración adecuada en función de los diferentes materiales de PCB y los requisitos de procesamiento reales. La máquina admite un tamaño máximo de producto de 270 mm.×300 mm, incluyendo los accesorios, y un espesor máximo del producto de 1,2 mm, lo que le permite adaptarse a los requisitos de procesamiento de productos con diferentes especificaciones.

Valor de aplicación de la máquina de despanelado láser LD-4 de Youngpool Technology

Que una máquina despaneladora pueda servir eficazmente a la producción real depende no solo de su capacidad de procesamiento, sino también de su adaptabilidad a diferentes modos de producción.

La máquina despaneladora láser LD-4 admite modos de funcionamiento tanto en línea como fuera de línea. Para líneas de producción altamente automatizadas, el equipo puede integrarse en línea según la planificación de la línea de producción. Para aplicaciones que involucran una amplia variedad de productos y requisitos de producción más flexibles, también puede operar de forma independiente en modo fuera de línea. Este diseño de doble modo proporciona a los fabricantes de electrónica de diferentes escalas y ritmos de producción una mayor flexibilidad de aplicación.

Para el cambio de producto y la programación del procesamiento, el LD-4 integra sistemas de visión, láser y control de movimiento, lo que permite el escaneo de imágenes con un solo clic y la programación gráfica. En comparación con los métodos de procesamiento tradicionales que requieren configuraciones de parámetros complejas, la interfaz gráfica más intuitiva reduce la dificultad de la configuración del programa al cambiar de producto, lo que permite que el equipo se adapte mejor a los requisitos de producción de PCB con múltiples especificaciones.

Mientras tanto, para abordar el polvo que puede generarse durante el procesamiento láser, elLD-4Máquina de despanelado láserEstá equipado con un sistema inteligente de eliminación de polvo y una unidad de recolección de polvo de alta eficiencia para optimizar el entorno de procesamiento. Además, incorpora múltiples medidas de seguridad para reducir el impacto de la exposición a la luz láser en el entorno operativo. Su diseño programable del eje Z permite ajustar la altura de procesamiento, lo que mejora aún más su adaptabilidad a diferentes productos y configuraciones de fijación.

A medida que el espacio disponible en las plantas de fabricación de productos electrónicos se reduce cada vez más, las dimensiones de los equipos se han convertido en un factor importante en la planificación de la producción. Con un ancho total de tan solo 0,77 metros, el LD-4 integra funciones de procesamiento láser, visión, control de movimiento y recolección de polvo, minimizando al mismo tiempo su tamaño en la línea de producción y ofreciendo mayor flexibilidad en la disposición de la misma.

A medida que las placas de circuito impreso (PCB) evolucionan hacia diseños más delgados y precisos, los procesos de separación de paneles también deben avanzar en consecuencia. Desde la separación manual y mecánica hasta el procesamiento láser sin contacto, existen diferentes tecnologías que se adaptan a los distintos requisitos de los productos y a los diferentes escenarios de aplicación.

Tecnología YoungpoolContinúa centrándose en los requisitos prácticos del proceso de fabricación de productos electrónicos. Construido en torno a un láser de nanosegundos verde de 60 W, escaneo de galvanómetro de alta precisión, modos de funcionamiento duales en línea/fuera de línea y funciones auxiliares inteligentes, el láser LD-4Máquina despaneladoraOfrece una nueva opción de proceso para el despanelado de precisión de PCB y PCBA.

De cara al futuro, Youngpool Technology seguirá centrándose en las necesidades de automatización y desarrollo inteligente de la fabricación de productos electrónicos. Mediante equipos y soluciones diseñados para satisfacer mejor los requisitos de producción reales, nuestro objetivo es ayudar a los fabricantes de productos electrónicos a mejorar la adaptabilidad de sus procesos y simplificar la fabricación de estos.
