En la era moderna Producción SMT En las líneas que buscan un alto rendimiento en la primera pasada, el proceso de empalme es fundamental para garantizar la continuidad de la producción. Los enfoques tradicionales enfrentan desafíos tanto en eficiencia como en la detección de errores, especialmente con la creciente miniaturización de los componentes electrónicos. En respuesta, algunos equipos de empalme automático de alta gama han comenzado a integrar funciones de prueba LCR en línea para detectar defectos en su origen. La eficacia de esta función depende en gran medida de la complejidad técnica de su implementación.

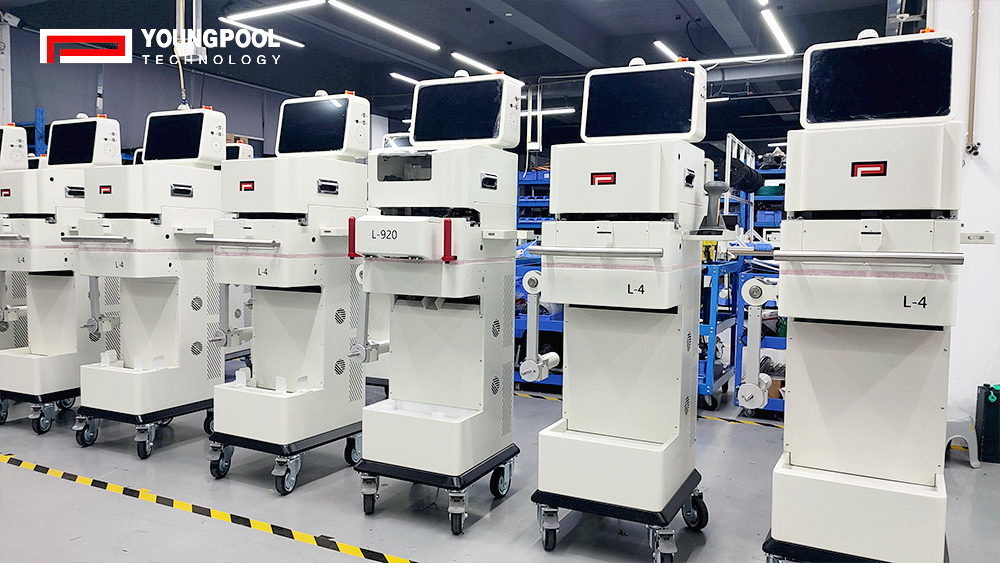

Al diseñar su L-900 y otras series de máquinas empalmadoras automáticas , Youngpool Tecnología centrada en dos elementos fundamentales para lograr una inspección previa al proceso eficiente: un sistema de posicionamiento de movimiento independiente y de alta precisión, y un mecanismo de sondeo altamente flexible.

Para garantizar la estabilidad y precisión en las mediciones eléctricas, es esencial un sistema de movimiento de medición independiente. Youngpool Tecnología Equipa su módulo de medición con una plataforma dedicada de movimiento de precisión de tres ejes X/Y/Z. El objetivo principal de esta arquitectura es aislar físicamente el proceso de medición del empalme, corte y otras operaciones de la máquina que puedan generar vibraciones. Mediante la adopción de módulos lineales de alta precisión y control de lazo cerrado, el sistema alcanza una precisión de reposicionamiento de ±0,01 mm, lo que proporciona una base estable para que las sondas contacten de forma fiable con las terminaciones de los componentes y alcancen una precisión de medición de ±0,05 %, a la vez que minimizan la interferencia del acoplamiento mecánico.

Para abordar los amplios requisitos de prueba, que van desde componentes 01005 hasta paquetes de mayor tamaño, las soluciones convencionales con espaciado fijo entre sondas resultan limitadas. Youngpool El enfoque de la tecnología utiliza un mecanismo de medición de sonda variable. Basándose en el reconocimiento del sistema de visión o en programas predefinidos, este mecanismo ajusta automáticamente la distancia precisa entre las dos sondas para que coincida con la separación entre almohadillas de los diferentes tamaños de componentes. Esta tecnología permite que un único mecanismo de prueba cubra de forma adaptativa múltiples tipos de paquetes, mejorando la compatibilidad de la línea de producción y la flexibilidad del proceso.

La combinación de estas dos tecnologías permite que el equipo de empalme ofrezca una funcionalidad que va más allá de la simple conexión física. Al medir simultáneamente parámetros eléctricos clave durante el proceso de empalme, el sistema puede identificar eficazmente componentes o materiales incorrectos con desviación de parámetros antes de la carga. Esta inspección previa al proceso traslada el control de calidad de la remediación posterior al proceso a la prevención proactiva, extendiendo la gestión del rendimiento a una etapa anterior al proceso de colocación.

En general, al integrar el control de movimiento de precisión independiente con soluciones de sondeo programables, Youngpool La tecnología busca convertir la máquina empalmadora automática en un nodo de monitoreo de calidad de procesos de primera línea dentro de la línea de producción. Este diseño integrado ofrece a los clientes una continuidad de producción más confiable y un nivel inicial de garantía de calidad en entornos de fabricación complejos y de alta demanda.
