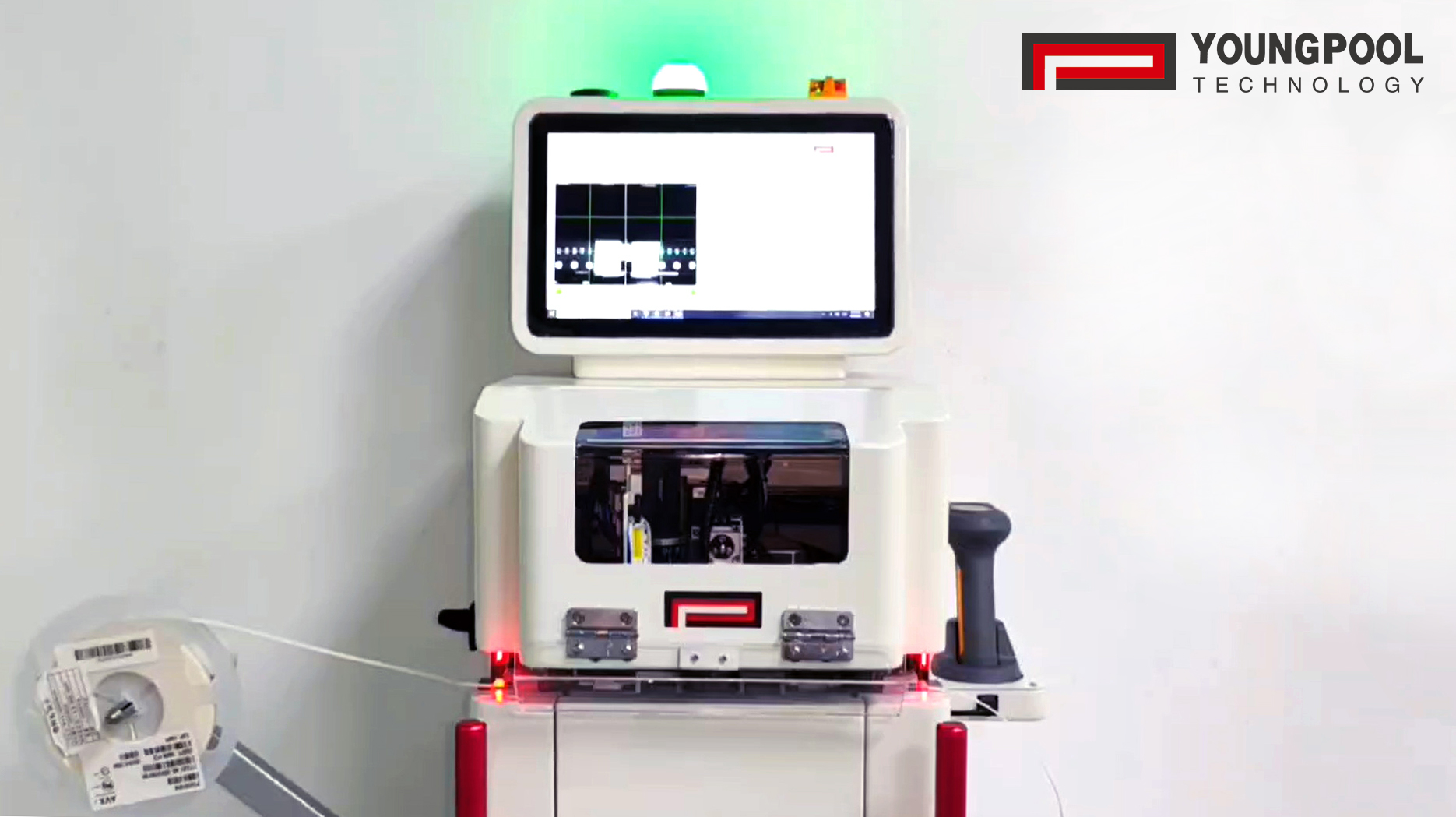

En el proceso de empalme SMT, los enfoques tradicionales a menudo se detienen en la conexión física de las cintas portadoras, mientras que los parámetros de calidad de los propios componentes solo pueden detectarse más tarde, durante las etapas de colocación o prueba. Youngpool Tecnología La máquina empalmadora automática L-900, equipada con un sistema de medición LCR opcional, desplaza el control de calidad hacia arriba — gracias a su base fundamental: un sistema de movimiento de ejes independientes X, Y y Z diseñado con precisión que permite una medición y un control altamente precisos.

El L-900 Máquina empalmadora automática ' El sistema de medición utiliza movimientos precisos de los ejes X e Y para garantizar que la sonda se alinee con precisión con el centro de las dos almohadillas del componente bajo prueba, logrando una precisión de posicionamiento repetido de ± 0,01 mm. Esta precisión es esencial para manipular componentes tan pequeños como 01005, donde incluso la más mínima desalineación podría provocar un fallo en la medición. El eje Z controlado independientemente añade una sensación de... “ inteligencia táctil " Al proceso. En lugar de que la sonda simplemente presione el componente, el eje Z la impulsa para establecer un contacto controlado con fuerza y recorrido ajustables. Este enfoque suave evita daños o desplazamientos de microcomponentes causados por una presión excesiva, a la vez que garantiza una conexión de prueba estable y fiable.

Este diseño coordinado de tres ejes proporciona una flexibilidad de prueba excepcional. El sistema puede ajustar dinámicamente las trayectorias de prueba y las estrategias de contacto según los diferentes tamaños de componentes y pasos de cinta, logrando una adaptación. “ variación de la forma de la sonda " para una medición precisa. Como resultado, ofrece una precisión de medición de ± 0,05%, soportando inductancia desde 0 μ H a 1000 H, capacitancia de 0 pF a 20 mF y resistencia de 0 Ω hasta 20 M Ω En la práctica, esto permite identificar e interceptar materiales defectuosos desde la etapa de empalme, evitando así que componentes defectuosos se incorporen a procesos posteriores. El sistema alcanza una tasa de aprobación de hasta el 95 % para componentes 01005, lo que refleja su capacidad para realizar inspecciones de calidad estables y de alta precisión.

El L-900 Máquina empalmadora automática ' El sistema de medición LCR encarna un principio fundamental: la verdadera precisión se basa en un control preciso y un movimiento coordinado en cada eje. Mucho más allá de una herramienta de empalme convencional, integra una estación de medición de precisión completamente funcional directamente en el proceso de empalme. — Estableciendo una barrera de calidad de primera línea avanzada e inteligente para el Producción SMT línea.
