Con la creciente demanda de alta confiabilidad en Líneas de producción SMT La precisión del material durante el proceso de empalme se ha convertido gradualmente en un factor crítico que afecta la calidad general del producto. En los flujos de trabajo de empalme convencionales, la identificación del material se basa principalmente en el escaneo de códigos de barras o la verificación manual. Cuando se producen errores de etiquetado o confusiones de material, a menudo son difíciles de detectar a tiempo. Una vez que estos problemas llegan a la etapa de colocación, pueden comprometer directamente la calidad de todo el lote.

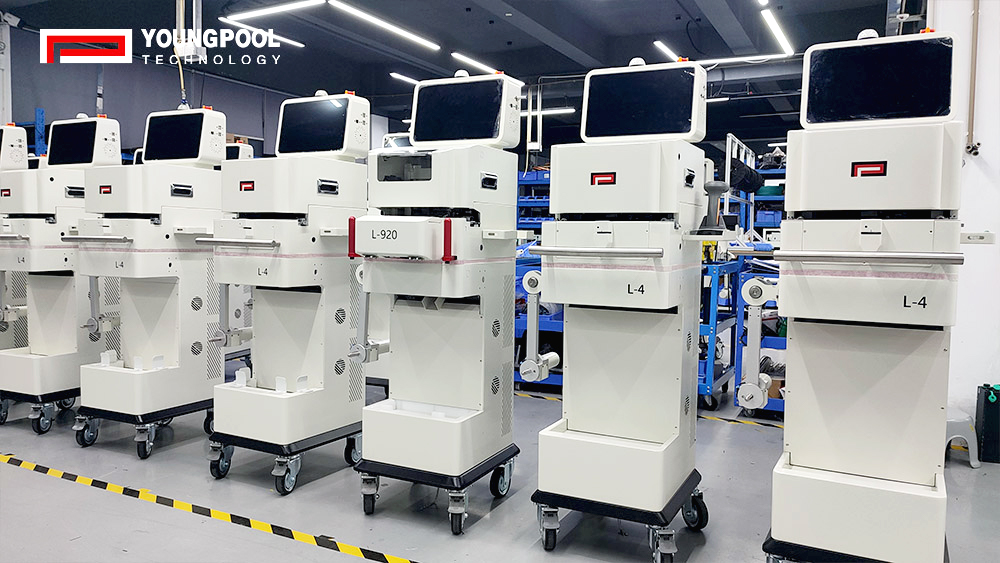

Para abordar este desafío, Youngpool Technology ha integrado un sistema de protección contra errores basado en mediciones LCR en su L-900. Máquina de empalme automática Al aprovechar las pruebas de parámetros eléctricos, el sistema realiza una verificación de materiales en tiempo real, reduciendo eficazmente el riesgo de un uso incorrecto de materiales en origen. El sistema de medición LCR integrado en el L-900 introduce una función adicional. “ validación eléctrica ” paso durante el proceso de empalme. Al medir rápidamente la resistencia (R), la capacitancia (C) y la inductancia (L), permite una identificación precisa de las características del componente. En comparación con los métodos de identificación de modo único, este enfoque — basado en propiedades físicas intrínsecas — Ofrece una fiabilidad significativamente mayor.

Desde la perspectiva de la arquitectura del sistema, el módulo de medición adopta un diseño de movimiento independiente en los ejes X, Y y Z, lo que permite que las sondas contacten con precisión los puntos de prueba de los componentes. Esto garantiza un rendimiento de medición estable al tiempo que se adapta a componentes de varios tamaños. Combinado con una estructura de sonda flexible (pin variable), el El sistema admite mediciones de componentes de hasta tamaño 01005, cubriendo las aplicaciones de ensamblaje de alta densidad más comunes. En términos de rendimiento, el sistema ofrece una alta estabilidad de medición y admite un rango de frecuencia de prueba de 20 Hz a 300 kHz, cumpliendo con los requisitos de diversos tipos de componentes.

En la práctica, el sistema de medición funciona en coordinación con el empalme El proceso se realiza sin añadir complejidad operativa. El equipo verifica automáticamente las mediciones antes de completar el empalme. Si los valores detectados se encuentran fuera de los umbrales predefinidos, el sistema puede activar alertas o detener el proceso de inmediato, impidiendo que materiales defectuosos entren en la línea de producción. Este mecanismo de prevención de errores durante el proceso es más proactivo que la inspección posterior, lo que ayuda a reducir los defectos y los costos de retrabajo.

Al mismo tiempo, el sistema mantiene una alta tasa de aprobación, garantizando la precisión de la medición con un impacto mínimo en el tiempo total del ciclo. Esto permite un equilibrio efectivo entre el control de calidad y la eficiencia de la producción. En la actualidad ' En entornos de fabricación con gran variedad de productos y bajo volumen de producción, esta capacidad resulta especialmente valiosa, ya que mitiga las incertidumbres causadas por los frecuentes cambios de materiales sin ralentizar la producción.

En general, la integración del sistema de protección contra errores basado en mediciones LCR transforma la máquina de empalme de una herramienta de ejecución independiente en un nodo crítico de control de calidad. Al incorporar mecanismos de inspección directamente en la etapa de empalme, Tecnología Youngpool Esto traslada el control de calidad a una etapa anterior del proceso, estableciendo una base más sólida para la gestión de materiales en todas las líneas de producción SMT.
