Como SMT A medida que la fabricación continúa evolucionando hacia el ensamblaje de alta densidad y mayores requisitos de confiabilidad, la limpieza de la superficie se ha convertido en una variable crítica que afecta el rendimiento. Ya sea en la etapa de entrada del material antes de la colocación o durante los procesos intermedios posteriores a la colocación, el polvo residual a nivel micrométrico y las partículas extrañas pueden interferir con la calidad de la soldadura, la precisión de la inspección e incluso la confiabilidad a largo plazo. Por lo tanto, lograr un rendimiento de limpieza estable y controlable es fundamental. — sin aumentar significativamente la complejidad del proceso. — Se ha convertido en una dirección clave para la optimización de la línea de producción.

Limitaciones de los métodos de limpieza convencionales

Los métodos de limpieza comunes en las líneas de producción actuales incluyen enfoques basados en el contacto, como el cepillado, así como procesos de limpieza húmeda. El primero a menudo sufre de una cobertura insuficiente al tratar con estructuras complejas (por ejemplo, agujeros pasantes, superficies escalonadas), mientras que el contacto mecánico puede plantear riesgos potenciales para los componentes de precisión. El segundo, aunque capaz de una limpieza eficaz, depende de agentes de limpieza y procesos de secado, lo que impone mayores requisitos en la gestión de consumibles, el mantenimiento de equipos y el control ambiental. Como resultado, bajo el concepto de “ contacto reducido y variables minimizadas, ” La limpieza en seco y sin contacto se está adoptando cada vez más como una solución complementaria o alternativa.

Youngpool Solución de limpieza sin contacto con tecnología avanzada

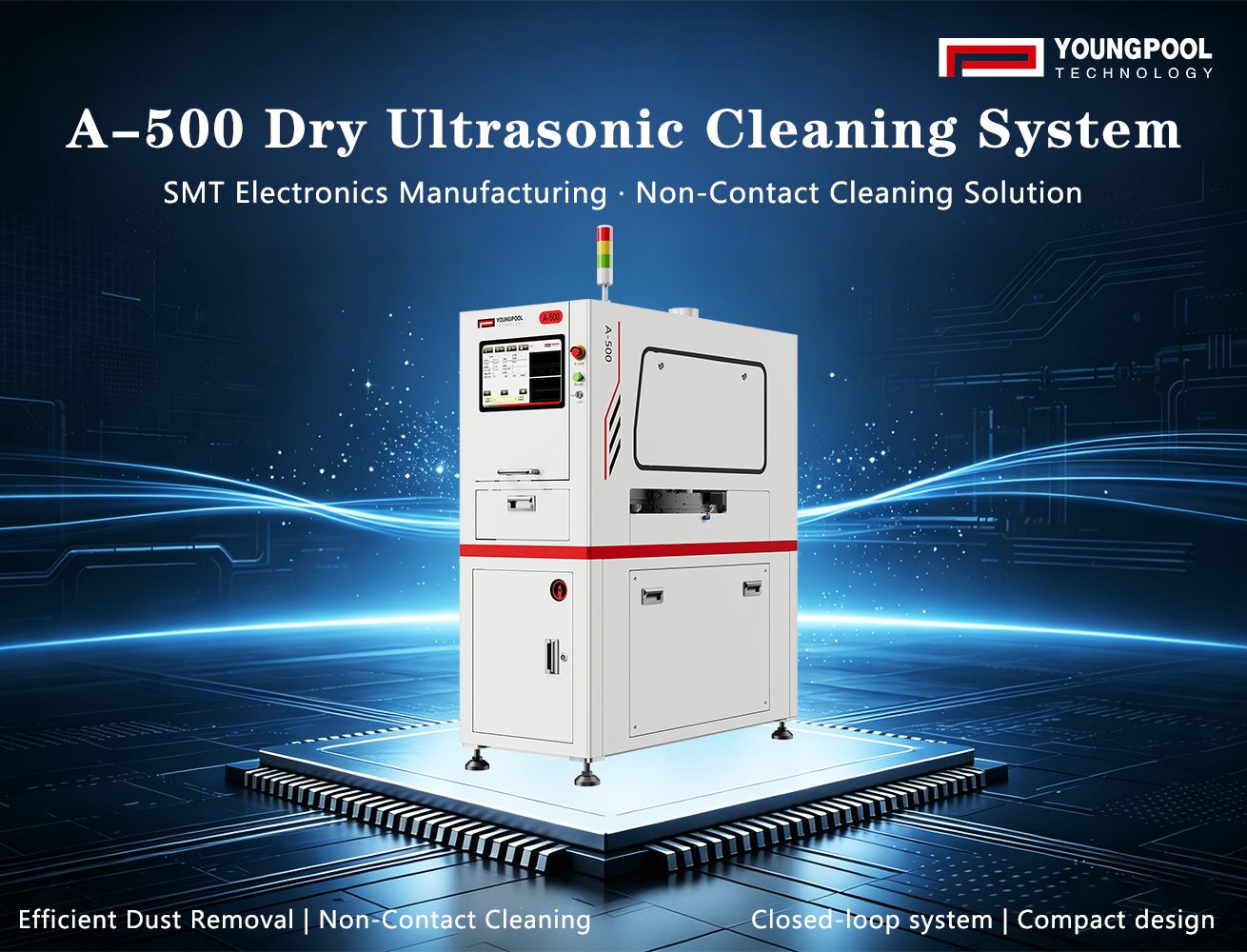

El A-500 Máquina de limpieza ultrasónica en seco , desarrollado independientemente por Youngpool Esta tecnología se basa en principios aerodinámicos. Al generar un flujo de aire ultrasónico de alta velocidad en el cabezal de eliminación de polvo, permite que las partículas adheridas a la superficie del producto superen las fuerzas de adhesión y se desprendan. Estas partículas se extraen simultáneamente mediante un sistema de presión negativa, completando así un proceso de limpieza de circuito cerrado.

Este método de limpieza utiliza aire limpio como medio para eliminar eficazmente el polvo no adhesivo mediante un proceso sin contacto. Según los datos del equipo, la eficiencia de eliminación puede superar el 97 %. En aplicaciones prácticas, este método evita la interferencia mecánica con componentes y estructuras, demostrando una gran adaptabilidad a superficies tridimensionales como orificios pasantes y geometrías escalonadas. Además, no requiere consumibles como líquidos de limpieza, lo que contribuye a reducir la complejidad operativa. La acción coordinada de limpieza y extracción por presión negativa minimiza aún más el riesgo de residuos de polvo y su posterior adhesión.

Además, el equipo adopta un diseño de sistema de circuito cerrado, lo que garantiza que no altere la organización del flujo de aire ni el equilibrio de presión dentro del taller, lo que lo hace especialmente adecuado para un funcionamiento estable en entornos con estrictos requisitos de limpieza.

Extensión de la aplicación: Limpieza de sondas rotas

En la producción SMT real, el problema de “ sondas rotas ” (Por ejemplo, residuos de sondas de prueba fracturadas, pasadores de fijación o microestructuras relacionadas) son una fuente típica de contaminación por partículas finas. Estas partículas extrañas suelen estar localizadas y distribuidas de forma irregular, lo que dificulta su manipulación precisa con los métodos tradicionales de limpieza por contacto, mientras que la limpieza húmeda introduce pasos de proceso redundantes.

En estos casos, la máquina de limpieza ultrasónica en seco aplica un flujo de aire sin contacto a áreas localizadas, desalojando eficazmente los residuos de sondas rotas o escombros sin dañar las estructuras circundantes. La extracción integrada por presión negativa garantiza la eliminación oportuna de partículas tras su desprendimiento, reduciendo así el riesgo de contaminación secundaria.

Valor de aplicación de las máquinas de limpieza ultrasónica en seco

Desde la perspectiva de la línea de producción, el valor de las máquinas de limpieza ultrasónica en seco reside no solo en la eliminación de polvo y sondas rotas, sino también en la mejora de la estabilidad del proceso. Durante los procesos de colocación y soldadura, la contaminación por partículas en la superficie puede provocar defectos en las uniones de soldadura o una soldadura insuficiente. Al introducir una etapa de limpieza estable en puntos críticos, se pueden reducir las variaciones del proceso causadas por la contaminación, mejorando así la consistencia del proceso.

En comparación con los procesos de limpieza húmeda, que implican múltiples pasos como lavado, enjuague y secado, la limpieza en seco completa el proceso en un solo paso. Esto ayuda a acortar el flujo del proceso, reducir la complejidad de la configuración del equipo y disminuir los costos de gestión diarios. Además, la ausencia de líquidos de limpieza reduce el consumo de materiales a largo plazo y la carga ambiental asociada.

En cuanto a la integración de la automatización, el equipo admite configuraciones de una o dos vías y puede integrarse con sistemas MES, lo que permite la implementación en línea y la gestión basada en datos sin afectar el tiempo de ciclo de la línea. Su diseño estructural de circuito cerrado también ayuda a mantener la estabilidad del flujo de aire y la presión en la sala limpia, garantizando la uniformidad en todo el entorno de producción.

Dentro del sistema de fabricación SMT, el papel de la limpieza está cambiando gradualmente de “ corrección de problemas ” a “ prevención de procesos. ” El Youngpool Tecnología Ultrasonido seco A-500 Máquina de limpieza Centrada en la limpieza mediante flujo de aire sin contacto, proporciona una solución simplificada y controlable para situaciones típicas como la eliminación de partículas no adhesivas y la limpieza de sondas rotas.

Al mejorar los niveles de limpieza sin aumentar la carga del proceso, este enfoque de optimización orientado a la estabilidad se está convirtiendo en un componente cada vez más importante de la producción ajustada.
