A medida que los productos electrónicos evolucionan hacia la miniaturización y una mayor densidad, la adopción de componentes 01005 (0,4 mm × 0,2 mm) se ha generalizado. Si bien estos dispositivos ultraminiatura mejoran la compacidad del diseño de circuitos, también imponen requisitos extremadamente estrictos en las pruebas de producción. Los mecanismos de medición tradicionales con sondas fijas a menudo tienen dificultades para lograr un contacto fiable con almohadillas tan diminutas. Tecnología Youngpool L-900 Máquina de empalme automático Incorpora un mecanismo de medición de paso variable en su diseño, proporcionando una nueva solución para pruebas de microcomponentes en Líneas de producción SMT .

La principal ventaja de la estructura de paso variable reside en su flexibilidad. Al ajustar la posición y el espaciado de las sondas, el sistema admite múltiples tamaños de paquete, lo que reduce la necesidad de reemplazar accesorios en la mayoría de los casos, acortando así el tiempo de cambio y mejorando la eficiencia de la línea. Esta flexibilidad es especialmente crucial en modelos de producción de bajo volumen y alta variedad. Sin embargo, al trabajar con componentes ultramicro como el 01005, se requieren microsondas específicas de baja fuerza y procedimientos de recalibración para garantizar un contacto estable y una medición precisa.

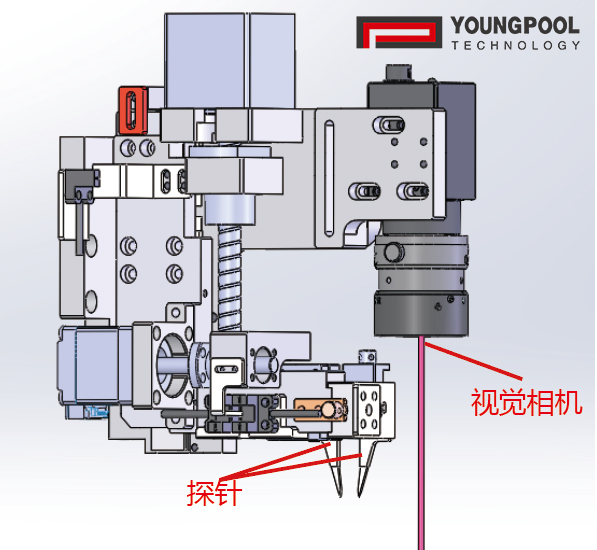

Para mediciones en el nivel 01005, el control de la fuerza de contacto de la sonda y la precisión del posicionamiento son factores decisivos. Una presión excesiva puede dañar el componente, mientras que una fuerza insuficiente puede provocar lecturas erróneas. El diseño de paso variable, combinado con un sistema de movimiento independiente en los ejes X/Y/Z, ayuda a mantener la consistencia entre la sonda y el contacto del electrodo. Al mismo tiempo, la fiabilidad a largo plazo también depende de la configuración adecuada de los parámetros de control de fuerza, el diseño de amortiguación de vibraciones y la estabilidad ambiental.

La versatilidad de la estructura de paso variable se extiende más allá de los microcomponentes, incluyendo resistencias, condensadores y encapsulados más grandes. Al ajustar la separación de las sondas, un solo sistema puede satisfacer las necesidades de medición en diferentes cintas portadoras, reduciendo así la inversión en equipos y los costes de mantenimiento. Sin embargo, al abarcar una amplia gama de tamaños de encapsulado, se requieren medidas adicionales como la compensación parásita de la fijación, el desacoplamiento eléctrico y programas de prueba optimizados para garantizar la precisión de la medición en parámetros que van desde condensadores de nivel pF hasta condensadores de nivel mF.

En general, el mecanismo de medición de paso variable no es una solución universal, pero mejora significativamente la adaptabilidad del L-900 a diferentes tipos de encapsulado, lo que permite una cobertura de aplicaciones más amplia. Para las líneas SMT que ya manejan componentes ultrapequeños como el 01005, este diseño proporciona una sólida base tecnológica para las pruebas automatizadas. Convierte la máquina de empalme de un simple dispositivo de conexión de materiales a un nodo inteligente capaz de realizar un cribado preciso en origen, lo que facilita el control del rendimiento y las estrategias de fabricación flexibles para las empresas.
